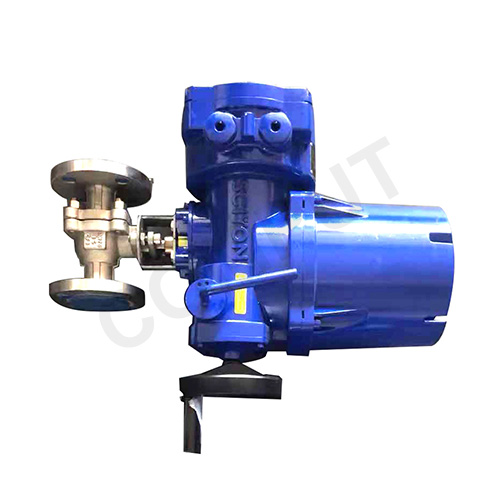

产品名称 ： | 电动球阀 | 产品型号 ： | Q941H |
公称通径 ： | DN15～DN300 | 结构形式 ： | 球形 |
公称压力 ： | 1.6Mpa～6.4Mpa | 毗连方式 ： | 法兰、、、对夹、、、螺纹、、、焊接 |
适用温度 ： | ≤350?C | 驱动方式 ： | 电动（可佩带手操） |
阀体材质 ： | 铸钢、、、不锈钢 | 制造标准 ： | 国标GB、、、德国DIN、、、美国API、、、ANSI |
适用介质 ： | 水、、、油、、、气体、、、液体 | 生产厂家 ： | William Hill威廉希尔 |
我司生产的Q941H电动球阀适用于经常操作、、、两位切断、、、调理的场合。。。球阀与执行机构的毗毗邻纳直连方式，， ，电动执行机构内置伺服系统，， ，无须另配伺服放大器，， ，输入 4~20mA 信号及 220V AC 电源即可控制运转。。。具有连线简朴，， ，结构紧凑、、、尺寸小、、、重量轻、、、阻力小、、、行动稳固可靠等优点。。。执行机构可凭证用户要求设置差别型号电子式电动执行机构。。。通常用于密封要求严酷的场合，， ，除控制气体、、、液体、、、蒸汽介质外，， ，还相宜控制污水和含有纤维性杂质的介质，， ，普遍用于石油、、、化工、、、冶金、、、轻工、、、造纸、、、电站、、、制冷等工业领域。。。
（1）流体阻力小、、、球阀是所有阀类中流体阻力最小的一种，， ，纵然是缩径球阀，， ，其流体阻力也相当小。。。
（2）止推轴承减小阀杆摩擦力矩，， ，可使阀杆恒久操作平衡无邪。。。
（3）阀座密封性能好，， ，接纳聚四氟乙烯等质料制成的密封圈，， ，结构易于密封，， ，并且球阀的阀封能力随着介质压力的增设而增大。。。
（4）阀杆密封可靠，， ，由于阀杆只作旋转运动而不做升降运动，， ，阀杆的填料密封不易破损，， ，且密封能力随着介质的压力增设而增大。。。
（5）由于聚四氟乙烯等质料具有优异的自润滑性，， ，与球体的摩擦损失小，， ，帮球阀的使用寿命长。。。
（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，， ，如火灾造成阀杆密封破损，， ，凸阶与阀体间还可形成金属接触，， ，确保阀杆密封。。。
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
公称压力(MPa) | PN1.6、、、2.5、、、4.0、、、6.4 MPa；；ANSI 150、、、300LB | |||||||||||
允许压差(MPa) | ≤公称压力 | |||||||||||
阀体形式 | 两段式铸造球阀 | |||||||||||
毗连形式 | 法兰式、、、焊接式、、、螺纹式 | |||||||||||
阀芯形式 | "O"型球形阀芯 | |||||||||||
密封填料 | V型聚四氟乙烯填料、、、柔性石墨填料等 | |||||||||||
流量特征 | 近似快开型 | |||||||||||
行动规模 | 0～90° | |||||||||||
泄露量Q | 按GB/T4213-92，， ，小于额定KV0.01% | |||||||||||
基本误差 | ±1% | |||||||||||
回差 | ±1% | |||||||||||
死区 | ≤1%(可调) | |||||||||||
可调规模 | 250 ：1 | 350 ：1 | ||||||||||
设置执行机构 | 可配PSQ、、、HQ、、、UNIC、、、361RS、、、JO等系列角行程电动执行机构 | |||||||||||
控制方式 | 开关到位灯(开关两位控制)、、、无源触点信号、、、1/5K电位计、、、智能调理(4～20mA模拟量信号控制) | |||||||||||
执行器手艺参数
执行器种别 | 引进型JOX系列执行器参数 | 引进型3610R系列执行器参数 | 引进型JHQ系列执行器参数 |
电源电压 | 标准 ：220V AC单相 可�。。� ：110V AC 单相、、、380/440V AC 三相、、、24V/110V/220V AC | ||
输着力矩 | 50N·M～2000N·M | 50N·M～1500N·M | 50N·M～3000N·M |
行动规模 | 0～90° 0～360° | 0～90° | 0～90°、、、0°～270°可选 |
控制方式 | 开关到位灯(开关两位控制)、、、无源触点信号、、、1/5K电位计、、、智能调理(4～20mA模拟量信号控制) | ||
行动时间 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S～112S |
�；；ぷ爸� | 过热�；；� | 过载�；；� | 内置过热�；；ぁ�、、过载�；；� |
情形温度 | -30°～60° | -30°～60° | -20℃～+70℃ |
手动操作 | 同附带手柄操作 | 同附带手柄操作 | 机械离合机构，， ，配手轮操作 |
机械限位 | 电气、、、机械二重限位 | 电气、、、机械二重限位 | 2个外部调解螺栓 |
防护品级 | IP65 | IP55 | IP65、、、IP67、、、可定制IP68 |
防爆品级 | 无防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
位置丈量 | 可选装开关或电位计 | 比例控制单位 | 电位计、、、比例控制单位 |
驱动电机 | 8W/E | AC可逆电机 | 鼠笼式异步电机 |
进线接口 | PE1/2〞进线线锁 | 2-PF 1/2〞进线线锁 | 2个 PF 3/4” |
壳体质料 | 铝合金 | 钢，， ，铝合金 | 钢，， ，铝合金，， ，铝青铜，， ，聚碳酸脂 |
外涂层 | 干粉，， ，环氧聚酯，， ，具有超强防腐功效 | ||
接纳奇异的电制动线路，， ，因而定位精度高，， ，执行机构迅速，， ，启动阻止迅速,运行平稳。。。同时具有抗滋扰、、、抗浪涌电压、、、防击穿能力强的特点 | |||
适用于行动频仍的调理回路，， ，当接通持续率为25%时，， ，每小时行动次数可达630-1200次 | |||
零件名称 | 质料 | |||
阀体、、、阀盖 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
阀座密封圈 | PTFE、、、碳素纤维＋PTFE、、、对位聚苯 | |||
填料 | V型PTFE、、、柔性石墨 | |||
主要性能规范
公称通径DN(mm) | DN15-300 | |||||
公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
试验压力 | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
低压气密试验 | 0.5～0.7 | |||||
适用介质 | 水、、、油、、、蒸气、、、硝酸类(温度≤200℃)、、、醋酸类(温度≤200℃) | |||||
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 | |
H、、、A | 由于阀门密封选择及温度选择差别，， ，执行器尺寸需凭证现实设置，， ，该尺寸可咨询剑阀公司手艺部。。。 | ||||||||||||||
A1 | 防爆型 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 |
标准型 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
PN1.6MPa法兰毗连尺寸 | |||||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | |
b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 | 26 | 28 | 24 | 26 | 28 | |
f | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | |
PN2.5MPa法兰毗连尺寸 | |||||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 | |
b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 | 26 | 28 | 34 | 38 | 42 | |
f | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 | |
本公司球阀压力标准规模 ：PN1.6、、、2.5、、、4.0、、、6.4、、、10.0MPa，， ，凌驾4.0MPa以上法兰尺寸请咨询本公司手艺部。。。
以上法兰尺寸是凭证国标（GB/T9113-2000的标准）设计，， ，也可凭证客户要求定制其他标准。。。
