产品型号： | ZZYP | 产品型号： | 水、、、油品、、、蒸汽、、、液体 |
公称通径： | DN80 | 结构形式： | 自力式（单座、、、双座、、、套筒） |
公称压力： | 1.6MPa～6.4MPa | 毗连方式： | 法兰 |
适用温度： | -29?C～+180?C | 驱动方式： | 气动 |
阀体材质： | 铸钢 | 制造标准： | 国标GB、、、德国DIN、、、美国API、、、ANSI |
产品说明

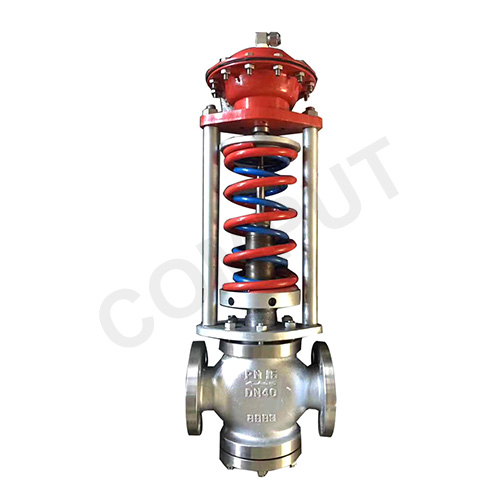

本公司生产的ZZYP-DN80压力自主式调理阀（铸钢）无需外加能源，使用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两头的压差和流量，使阀前（或阀后）压力稳固。。具有行动迅速，密封性好，压力设定点波动力小等优点，普遍应用于气体、、、液体及介质稳压或泄压稳压的自动控制。。
产品结构
本阀系列产品有单座（ZZYP）、、、套筒（ZZYM）、、、双座（ZZYN）、、、三种结构；执行机构有薄膜式、、、活塞式二种；作用型式有减压用阀后压力调理(B型)和泄压用阀前压力调理（K型）。。产品公称压力品级有PN16、、、40、、、64；阀体口径规模DN20～300；走漏量品级有II级、、、IV级和VI级三档；流量特征为快开；压力分段调理从15～2500Kpa。�？？？砂葱枰楹现阌没Чた鲆�。。
产品特点
（1）无需外加能源，能在无电无气的场合事情，既利便又节约了能源。。
（2）压力分段规模细且相互交织，调理精度高。。
（3）压力设定值在运行时代可连续设定。。
（4）对阀后压力调理，阀前压力与阀后压力之比可为10：1～10：8。。
（5）橡胶膜片式检测，执行机构测精度高、、、行动迅速。。
（6）接纳压力平衡机构，使调理阀反映迅速、、、控制准确。。
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
噪音权衡系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
允许压差 | PN16 | 1.6 | 1.5 | 1.2 | 1,0 | |||||||||
PN40 | 2.0 | |||||||||||||
阀盖形式 | 标准型-17～+300℃、、、高温型+300℃～+450℃ | |||||||||||||
压盖型式 | 螺栓压紧式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、、、含浸聚四氟乙烯石棉填料、、、石棉纺织填料、、、石墨填料 | |||||||||||||
阀芯形式 | 单座、、、套筒型阀芯 | |||||||||||||
流量特征 | 线性 | |||||||||||||
有用面积(cm ) | 32※ | 80 | 250 | 630 |
压力设定规模(MPa) | 0.8～1.6 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 |
0.3～1.2 | 0.05～0.3 | 0.01～0.07 | ||
包管压力阀正常事情的 | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
允许上下膜室之间最大压差(MPa) | 2.0 | 1.25 | 0.4 | 0.15 |
质料 | 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 | |||
控制管线、、、讨论 | 铜管或钢管10×1； 卡套式讨论：R1/4" | |||
注：※该有用面积所对应的压力设定规模不适用于DN150-250。。
设定值误差 | ±8% | |||
允许泄露量 | 硬密封 | 4×0.01%阀额定容量 | ||
软密封 | DN15～50 | DN65～125 | DN150～250 | |
10气泡/min | 20气泡/min | 40气泡/min | ||
公称通径 | 15～125mm | 150～250mm | |
密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
冷却罐≤200℃ | 冷却罐和加长件≤200℃ | ||
冷却罐和散热片≤350℃ ※ | 冷却罐和加长件≤300℃ ※ | ||
软密封 | ≤150℃ | ||
注：※体现该阀允许事情温度，仅当介质为蒸汽时有用，且耐温至350℃需选用PN40的阀体。。
质料代号 | C（WCB） | P（304） | R（316） | |
主要 | 阀体 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
阀芯、、、阀座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
阀杆 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
膜片 | 丁睛橡胶、、、乙丙橡胶、、、氯丁胶、、、耐油橡胶 | |||
膜盖 | A3、、、A4钢涂四氟乙烯 | |||
填料 | 聚四氟乙烯、、、柔性石墨 | |||
弹簧 | 60Si2Mn | |||
导向套 | HPb59-1 | |||
主要形状尺寸
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
法兰接受尺寸(B) | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
法兰端间距(L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
压力调理规模(KPa) | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
A | 280 | 308 | |||||||||||||
200-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
A | 230 | ||||||||||||||
120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
A | 176 | 194 | 280 | ||||||||||||
480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
A | 176 | 194 | 280 | ||||||||||||
600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
1000-2500 | H | 445 | 570 | 600 | 820 | 980 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
约莫重量(Kg) | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
到茏鬈接口螺纹 | M16X1.5 | ||||||||||||||
