产品产地：：： | 温州 | 适用介质：：： | 水、油、气体、液体 |
公称通径：：： | DN15～DN400 | 结构形式：：： | 球形 |
公称压力：：： | 1.6Mpa～32.0Mpa | 毗连方式：：： | 法兰、对夹、螺纹、焊接 |
适用温度：：： | ≤550?C | 驱动方式：：： | 气动（可佩带手操） |
阀体材质：：： | 铸钢、不锈钢 | 制造标准：：： | 国标GB、德国DIN、美国API、ANSI |

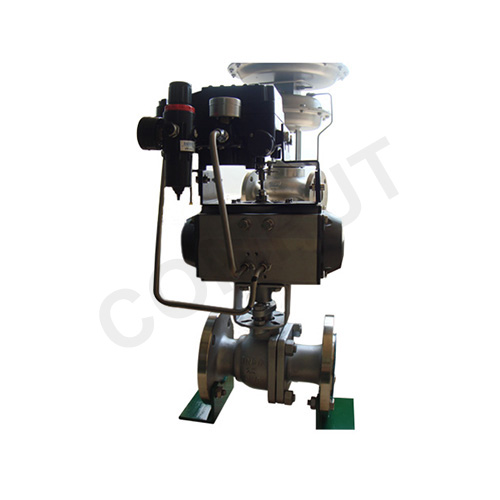

我司生产的气动球阀接纳高精度气动执行器及精铸球阀组成。具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、装置利便、顺应性强等优点，普遍应用于石油、化工、教学装备、轻工、高压装备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
产品特点
（1）流体阻力小、球阀是所有阀类中流体阻力最小的一种，纵然是缩径球阀，其流体阻力也相当小。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆恒久操作平衡无邪。
（3）阀座密封性能好，接纳聚四氟乙烯等质料制成的密封圈，结构易于密封，并且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破损，且密封能力随着介质的压力增设而增大。
（5）由于聚四氟乙烯等质料具有优异的自润滑性，与球体的摩擦损失�。锴蚍У氖褂檬倜�。
（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破损，凸阶与阀体间还可形成金属接触，确保阀杆密封。
手艺参数
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa；；；ANSI 150、300LB | |||||||||||
允许压差(MPa) | ≤公称压力 | |||||||||||
阀体形式 | 两段式铸造球阀 | |||||||||||
毗连形式 | 法兰式、焊接式、螺纹式 | |||||||||||
阀芯形式 | "O"型球形阀芯 | |||||||||||
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
流量特征 | 近似快开型 | |||||||||||
行动规模 | 0～90° | |||||||||||
泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||
可调规模 | 250：：：1 | 350：：：1 | ||||||||||
设置执行机构 | 可配GT、SR、ST、AT、AW等系列气动执行机构 | |||||||||||
控制方式 | 开关型(开关两位控制)、调理型(4～20mA控制) | |||||||||||
执行器参数
执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
供气压力 | 0.4～0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
情形温度 | -30～+70℃ |
作用形式 | 单作用执行机构：：：气关式(B)--失气时阀位开(FO)；；；气开式(K)--失气时阀位关(FC) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
零件名称 | 质料 | |||
阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
阀座密封圈 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) | |||
填料 | V型PTFE四氟填料、柔性石墨 | |||
公称通径DN(mm) | DN15-300 | |||||
公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
试验压力 | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
低压气密试验 | 0.5～0.7 | |||||
适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | |||||
零件名称 | 缸体 | 端盖 | 活塞 | 轴 | O型圈 | 指示轴 | 螺栓 |
QW系列 | 铝合金型材 | 压铸铝合金 | 压铸铝 | 钢 | NBR | ABC | SUS304 |
AW系列 | 铸钢 | 压铸铝 | 钢 | NBR | ABC | SUS304 |
主要形状尺寸 (单位；；；mm)
DN | L | H | D | D1 | L0 | Z-φd | 执行器型号 |
15 | 130 | 200 | 95 | 65 | 165 | 4-φ14 | QW01/AT50D |
20 | 140 | 204 | 105 | 75 | 165 | 4-φ14 | QW01/AT50D |
25 | 150 | 215 | 115 | 85 | 165 | 4-φ14 | QW01/AT63D |
32 | 165 | 240 | 135 | 100 | 225 | 4-φ18 | QW02/AT63D |
40 | 180 | 265 | 145 | 110 | 225 | 4-φ18 | QW02/AT75D |
50 | 200 | 275 | 160 | 125 | 225 | 4-φ18 | QW02/AT75D |
65 | 220 | 379 | 180 | 145 | 245 | 4-φ14/4-φ18 | QW03/AT88D |
80 | 250 | 390 | 195 | 160 | 330 | 8-φ18 | QW04/AT100D |
100 | 280/320 | 416 | 215/230 | 180/190 | 330 | 8-φ18/8-φ23 | QW04/AT115D |
125 | 320/381 | 542 | 245/270 | 210/220 | 380 | 8-φ18/8-φ25 | QW05/AT145D |
150 | 360/400 | 572 | 280/300 | 240/250 | 380 | 8-φ23/8-φ25 | QW06/AT160D |
200 | 400/500 | 736 | 335/360 | 295/310 | 440 | 12-φ25/12-φ25 | AW17 |
250 | 530/568 | 926 | 405/425 | 355/370 | 580 | 12-φ25/12-φ30 | AW20 |
300 | 600/648 | 1059 | 460/485 | 410/430 | 715 | 12-φ25/16-φ30 | AW28 |
350 | 550/762 | 1127 | 520/550 | 470/490 | 875 | 16-φ25/16-φ34 | AW28 |
400 | 600/838 | 1398 | 580/610 | 525/550 | 995 | 16-φ30/16-φ34 | AW35 |
