产品产地： | 温州 | 适用介质： | 水、、、油、、、气体、、、粉体、、、液体 |
公称通径： | DN50～DN1000 | 阀座密封： | 丁青橡胶、、、聚四氟乙烯 |
公称压力： | 1.0Mpa～1.6MPa | 毗连方式： | 对夹、、、法兰 |
适用温度： | -20?C～+150?C | 驱动方式： | 手动、、、蜗轮、、、电动、、、气动 |
阀体材质： | 铸铁、、、球墨铸铁、、、铸钢、、、不锈钢 | 制造标准： | 国标GB、、、德国DIN、、、美国API、、、ANSI |
产品说明

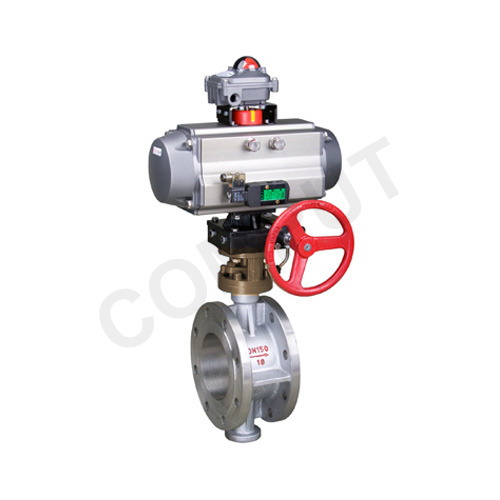

本公司生产的气动蝶阀是由气动活塞式执行器、、、橡胶密封蝶阀和碳钢或不锈钢阀板、、、阀杆组成，，，具有体积小，，，重量轻、、、连线简朴、、、流量大、、、调理精度高等特点，，，普遍应用于食物、、、医药、、、化工、、、石油、、、电力、、、轻纺、、、造纸等给排水、、、气体管道上作调理流量和截流介质所用。�！！！�
（1）设计新颖、、、合理、、、结构奇异，，，重量轻，，，启闭迅速。�！！！�
（2）操力矩小，，，操作利便，，，省力灵巧。�！！！�
（3）可以任何位置装置，，，维修利便。�！！！�
（4）密封件可以替换，，，密封性能可靠抵达双向密封零走漏。�！！！�
（5）密封质料耐老化、、、耐侵蚀，，，使用寿命长等特点。�！！！�
设计标准 | GB/T12238-1989 |
法兰毗连尺寸 | GB/T9113.1-2000；；GB/T9115.1-2000；；JB78 |
结构长度 | GB/T12221-1989 |
压力试验 | GB/T13927-2000；；JB/T9092-1999 |
手艺参数
公称通径DN(mm) | DN50～1000mm |
公称压力(MPa) | PN1.0、、、1.6、、、2.5MPa |
阀体形式 | 直通铸造阀体 |
毗连形式 | 法兰式、、、对夹式 |
阀芯形式 | 蝶板式 |
密封填料 | 柔性石墨、、、聚四氟乙烯 |
基本误差 | 带定位器：小于全行程的±2% |
回差 | 带定位器：小于全行程的±2% |
控制方式 | 开关型(开关两位控制)、、、调理型(4～20mA控制) |
执行器型号 | GT、、、AT、、、AR、、、AW系列单双作用气动执行器 |
供气压力 | 0.4～0.7MPa |
气源接口 | G1/4"、、、G1/8"、、、G3/8"、、、G1/2" |
情形温度 | -30～+70℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；；气开式(K)--失气时阀位关(FC) |
可配附件 | 定位器、、、电磁阀、、、空气过滤减压器、、、保位阀、、、行程开关、、、阀位传送器、、、手轮机构等 |
接纳新型系列气动执行器，，，有双作用式和单作用式（弹簧复位），，，齿轮齿条传动，，，清静可靠；；大口径阀门接纳系列AW型气动执行器拔叉式传动，，，结构合理，，，输出扭矩大，，，有双作用式和单作用式。�！！！�
1、、、齿轮式双活塞，，，输着力矩大，，，体积小。�！！！�
2、、、气缸选用铝金质料，，，重量轻、、、形状雅观。�！！！�
3、、、可在顶部、、、底部装置手动操作机构。�！！！�
4、、、齿条式毗连可调理开启角度、、、额定流量。�！！！�
5、、、执行器可选带电讯号反馈指示及种种附件以实现自动化操作。�！！！�
6、、、IS05211标准毗连为产品的装置替换提供了利便。�！！！�
7、、、两头调的节螺钉可使标准产品在0°和90°有±4°的可调规模。�！！！Ｈ繁Ｓ敕诺耐骄�。�！！！�
零件名称 | 主要质料 |
阀体 | 灰铸铁、、、球墨铸铁、、、铸钢、、、合金钢、、、不锈钢 |
蝶板 | 灰铸铁、、、球墨铸钢、、、铸钢、、、不锈钢及特殊质料 |
密封圈 | 种种橡胶、、、聚四氟 |
阀杆 | 2Cr13、、、不锈钢 |
填料 | O型圈、、、柔性石墨O |
公称通径 | DN（mm） | 50～1000 | ||
公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
适用介质 | 空气、、、水、、、污水、、、蒸气、、、煤气、、、油品等。�！！！� | |||
驱动形式 | 气动传动 | |||
质料品种 | 氯丁橡胶 | 丁晴橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 | 自然橡胶 | 尼龙 |
英语简称 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
型号代号 | X或J | XA或JA | XB或JB | F或XC、、、JC | XD或JD | XE或JE | X1 | N |
耐最高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
耐最低温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
适用事情温度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |
主要形状毗连尺寸
公称通径 | 长度 | 形状尺寸(参考值) | 毗连尺寸(标准值) | |||||||||||
0.6MPa | 1.0MPa | 1.6MPa | ||||||||||||
毫米 | 英寸 | L | H1 | H2 | A | D | D1 | n-d | D | D1 | n-d | D | D1 | n-d |
50 | 2 | 43 | 63 | 315 | 180 | 140 | 110 | 4-14 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 21/2 | 46 | 70 | 330 | 180 | 160 | 130 | 4-14 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
80 | 3 | 46 | 83 | 390 | 245 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
100 | 4 | 52 | 105 | 431 | 240 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
125 | 5 | 56 | 115 | 455 | 240 | 240 | 200 | 8-18 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
150 | 6 | 56 | 137 | 626 | 350 | 265 | 225 | 8-18 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
200 | 8 | 60 | 164 | 720 | 350 | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
250 | 10 | 68 | 206 | 800 | 550 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
300 | 12 | 78 | 230 | 860 | 600 | 440 | 395 | 12-22 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
350 | 14 | 78 | 248 | 883 | 600 | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 520 | 470 | 16-26 |
400 | 16 | 102 | 289 | 972 | 600 | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 580 | 525 | 16-30 |
450 | 18 | 114 | 320 | 1043 | 750 | 595 | 550 | 16-22 | 615 | 565 | 20-26 | 640 | 585 | 20-30 |
500 | 20 | 127 | 343 | 1098 | 750 | 645 | 600 | 20-22 | 670 | 620 | 20-26 | 715 | 650 | 20-33 |
600 | 24 | 154 | 413 | 1236 | 750 | 755 | 705 | 20-26 | 780 | 725 | 20-30 | 840 | 770 | 20-36 |
700 | 28 | 165 | 478 | 1431 | 750 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
800 | 32 | 190 | 525 | 1488 | 750 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
900 | 36 | 203 | 620 | 1615 | 1250 | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 |
1000 | 40 | 216 | 725 | 1765 | 1500 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 |
1200 | 48 | 254 | 780 | 1976 | 1500 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 |
