产品名称： | ZXLQ | 适用介质： | 水、、蒸汽、、油品、、液体、、气体 |
公称通径： | DN140 | 结构形式： | 单座 |
公称压力： | 1.6MPa～6.4MPa | 毗连方式： | 法兰、、螺纹、、焊接 |
适用温度： | -29?C～+550?C | 驱动方式： | 电动 |
阀体材质： | 灰铸铁、、铸钢、、不锈钢 | 标准： | 国标GB、、德国DIN、、美国API、、ANSI |

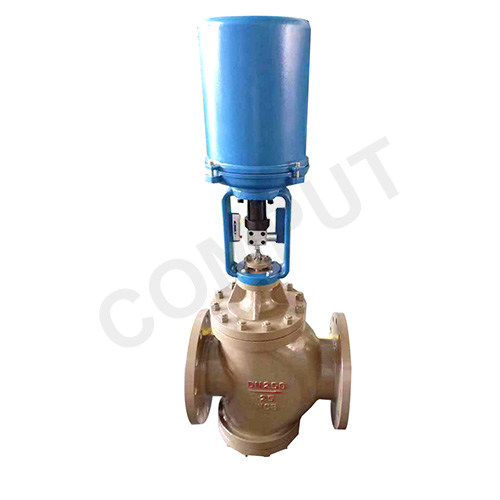

我司生产的ZXLQ-DN140二通电动调理阀由PSL系列和3810L系列电子式执行机构和单座调理阀组成。。。电源为220V.AC 50Hz，，，含有伺服放大器、、位置信号爆发器、、位置限位开关以及阀位显示。。�？芍苯咏邮芄ひ悼刂埔潜砘蚺趟慊仁涑龅模�4-20mADC或1-5VDC）举行阀门的开度控制，，，抵达调理介质压力流量、、温度等目的。。。同时可以输出（4-20mADC或1-5VDC）阀位反馈信号。。。
1、、ZXLQ调理阀与被调介质直接接触，，，由于阀芯运动，，，改变了阀芯与阀座间的流通面积，，，即改变了阀的阻力系数，，，从而改变了流经调理机构介质的流量，，，抵达了对工艺参数的调理。。。
2、、是由PSL系列和3810L系列智能型电子式电动执行器通过支架与单座、、套筒调理阀毗连在一起所 组成。。。当输入端无信号时，，，执行器稳固在预选的零位，，，调理阀处于全开或全闭的位置，，，执行器的输出轴通过开合螺 母与调理阀的阀杆相连。。。当输入端有信号时输出轴即通过输入信号按一定比例处在一定的位置，，，调理阀即处于所需开度，，，从而抵达了调理和控制的目的。。。电动智能调理阀分为电开式和电闭式两种。。。通过选择电子式电动执行器的正、、反 作用开关来实现电开式和电闭式调理。。。
形 式 | 直通单座铸造球型阀 |
公称通径 | 25、、32、、40、、50、、65、、80、、100、、1 25、、150、、200mm |
公称压力 | PN16、、40、、64bar |
法兰标准 | JB/T79.1-94、、79.2-94等 |
材 料 | 铸钢( ZG230450)、、不锈钢（ZGICr18Ni9Ti、、ZGICr18Ni12M02Ti）等 |
上 阀 盖 | 标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃ |
阀盖形式 | 螺栓压紧式 |
填 料 | V型聚四氟乙烯填料、、含浸聚四氰乙烯石棉填料、、石棉纺织填料、、石墨填料 |
阀芯型式 | 单座柱塞型阀芯 |
流量特征 | 等百分比特征和线性特征 |
材 料 | 不锈钢（1Cr18Ni9Ti、、1Cr18Ni12M02Ti、、17-4PH、、9Cr18、、316L）、、不锈钢堆司太莱合金、、钛和耐侵蚀台金等。。。 |
型 式 | 381 LSA-08 | 381 LSA-20 | 381 LSB-30 | 381 LSB-50 | 381 LSC-65 | 381 LSC-99 | 381 LSC-160 |
活塞直径 | 381 LXA-08 | 381 LXA-20 | 381 LXB-30 | 381 LXB-50 | 381 LXC-65 | 381 LXC-99 | 381 LXC一160 |
输着力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 |
最大行程L(mm) | 30 | 60 | 100 | ||||
事情速率( mm/s) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 |
主要手艺参数 | 电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC | ||||||
防护品级：相当IP55 隔爆标记：Exd|| BT4 手操功效：手柄 | |||||||
情形温度：-25 +70℃ 情形湿度：≤95% | |||||||
流量特征 | 直线、、等百分比、、快开 | ||
可调规模 | 50:1 (CV<6.3 30:1) | ||
额定CV值 | 等百分比CV1.6~630 ，，，直线CV1.8~690 | ||
允许走漏量 | 硬密封:IV级（0.01% 阀额定容量） 软密封:VI级（气泡级） | ||
性能指标 | 气动 | 电动 | |
基本误差% | ±1.5 | ±1.0 | |
回差% | ≤1.5 | ≤1.0 | |
死区% | ≤0.6 | ≤1.0 | |
始终点误差% | ±2.5 | ±2.5 | |
额定行程误差% | ≤2.5 | ≤2.5 | |
阀座直径（mm） | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量系数Cv | 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
公称通径 | 行程 | 可选流量系数Cv（★标准型 ●推荐 ○定制） | |||||||||||||
DN20 | 16mm | ● | ● | ● | ★ | ||||||||||
DN25 | ● | ● | ● | ● | ★ | ||||||||||
DN32 | 25 mm | ○ | ○ | ○ | ○ | ○ | ★ | ||||||||
DN40 | ○ | ○ | ○ | ○ | ● | ★ | |||||||||
DN50 | ○ | ○ | ○ | ● | ● | ★ | |||||||||
DN65 | 40mm | ○ | ○ | ○ | ★ | ||||||||||
DN80 | ○ | ○ | ○ | ● | ★ | ||||||||||
DN100 | ○ | ○ | ○ | ● | ● | ★ | |||||||||
DN125 | 60mm | ○ | ○ | ○ | ★ | ||||||||||
DN150 | ○ | ○ | ● | ★ | |||||||||||
DN200 | ○ | ○ | ● | ● | ★ | ||||||||||
电动执行机构 | 金属密封最大允许压差（MPa） | ||||||||||||||
型号 | 推力（N） | ||||||||||||||
3810L-08 | 800 | 6.4 | 5.5 | 3.5 | 2.38 | ||||||||||
3810L-20 | 2000 | 6.4 | 6.4 | 6.4 | 4.77 | 3.05 | 1.86 | 1.19 | 0.76 | ||||||
3810L-30 | 3000 | 2.79 | 1.79 | 1.14 | |||||||||||
3810L-50 | 5000 | 4.66 | 2.98 | 1.91 | 1.13 | 0.6 | 0.47 | ||||||||
3810L-65 | 6500 | 1.35 | 0.8 | 0.57 | 0.39 | 0.26 | 0.16 | ||||||||
3810L-99 | 10000 | 0.61 | 0.42 | 0.20 | |||||||||||
3810L-160 | 16000 | 0.97 | 0.67 | 0.35 | |||||||||||
形状尺寸及重量 单位：mm
公称通径（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
结构长度 | PN16/25 | 185 | 200 | 205 | 222 | 250 | 276 | 298 | 350 | 410 | 451 | 600 | 670 | 735 |
PN40 | 190 | 205 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 615 | 685 | 750 | |
PN64、、100 | 200 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 440 | 475 | 630 | 700 | 765 | |
常温型 | PN16/25 | 699 | 711 | 728 | 728 | 731 | 827 | 839 | 857 | 895 | 1140 | 1160 | 1305 | 1512 |
PN40 | 679 | 721 | 738 | 738 | 741 | 837 | 849 | 867 | 905 | 1150 | 1180 | 1335 | 1565 | |
PN64/100 | 682 | 733 | 750 | 750 | 753 | 849 | 861 | 879 | 917 | 1180 | 1240 | 1385 | 1605 | |
高温型 | PN16/25 | 849 | 861 | 893 | 893 | 901 | 975 | 1024 | 1067 | 1250 | 1400 | 1420 | 1513 | 1670 |
PN40 | 859 | 871 | 903 | 903 | 911 | 985 | 1034 | 1077 | 1260 | 1415 | 1440 | 1545 | 1690 | |
PN64/100 | 875 | 885 | 915 | 915 | 923 | 997 | 1055 | 1095 | 1280 | 1450 | 1465 | 1575 | 1720 | |
H1 | PN16/25 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 | 203 | 230 |
PN40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 115 | 135 | 150 | 188 | 223 | 255 | |
PN64/100 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | 235 | 265 | |
本执行器主要由以下几部分组成；；；
1、、控制器：接受来自调理器的 DC4 ~ 20mA 或 DC1 ~ 5V 信号，，，控制执行器按预定模式事情。。。
2、、传念头构：把电机的旋转运动酿成动力输出轴的直线往复运动，，，实现调理阀的开关和调理功效。。。
3 、、开度检测机构：将输出轴的直线运动位移（阀芯的开度）经齿条、、齿轮反馈给电位器，，，由电位器转换成电信号再反馈给控制器，，，当来自调理器的输入信号和阀芯的开度信号之差为零时，，，电机将阻止事情。。。
4 、、联络机构：通过支架将执行器和被控阀门联络，，，并由开合螺母将执行器输出轴和阀杆毗连，，，开合螺母上带有指针，，，支架上有标尺，，，可指示输出轴（或阀杆）的位移
5 、、手念头构：本执行器还设计有手念头构，，，在断电情形下，，，凭证需要可由手动操作来完成调理阀的开、、关和调理功效。。。
3810L系列直行程电子式电动执行器是以220V交流单相电源做为驱动电源，，，接受来自调理器控制信号（DC4 ~ 20mA 或 DC1 ~ 5V），，，实现预定直线往复运动的新型执行器。。。本系列执行器被用作调理阀的执行机构时，，，险些具备了调理阀自己所要求的种种行动变换功效以及阀开度信号功效和手动功效。。。因此被普遍应于发电、、冶金、、石化、、轻工及环保等工业部分。。。
1.1 执行器设计有伺服系统（无需另配伺服放大器），，，只需接入DC4 ~ 20mA（或DC1 ~5V）信号和AC220V单相电源即可事情。。。内设接线端子，，，接线极为简朴利便。。。
1.2 执行器的要害部件 — 控制器，，，接纳混淆集成电路，，，用树脂密封浇铸，，，形状为匣状，，，体积小，，，可靠性高。。。
1.3 驱动量的反馈检测接纳高性能导电塑料电位器，，，分辨率＜ 0.4%。。。
1.4 具备自诊断功效，，，当爆发故障时，，，控制器上的指示灯会连忙发出指示信号。。。
1.5 用状态选择开关可以设定断信号时，，，（阀芯处于全开，，，全闭或自锁状态。。。）
1.6 用状态选择开关可以设定（正、、反行动。。。）
1.7 用状态选择开关可以设定输入信号为（DC4~20mA或DC1~5V。。。）
1.8 调解事情零点（始点）和行程（终点）简朴易行。。。
1.9 当突然断电时，，，能确保阀芯自锁。。。
1.10 接纳同步皮带转动，，，有用降低了噪音。。。
1.11 延时�；；；すπ�，，，额定负载时，，，能实验状态自锁，，，故障爆发时，，，能连忙起
动�；；；�，，，并可反向运行作废延时�；；；�。。。
2 主要手艺参数
2.1 电源：AC220V±10%，，，50HZ
2.2 耗电功率（额定负载时）
规格 A 型执行器 50VA；；；
规格 B 型执行器 150VA；；；
规格 C 型执行器 220VA。。。
2.3 输入信号：DC4 ~ 20mA 或 DC1 ~ 5V。。。
2.4 输出信号：DC4 ~ 20mA（负载电阻碍500Ω以下）。。。
2.5 控制精度：基本误差：±1%；；；回差≤1%；；；死区≤1%。。。
2.6 事情行程调解规模：“零点”：±25%；；；“行程”20% ~ 100%。。。
2.7 外部配线：输入输出信号应接纳屏障电缆。。。电源线不得与信号线共用一根电缆。。。
种别 | 3810L系列 | 3410L系列 | 额定输着力N | 速率mm/s | 最大行程mm |
通俗型 | 381LS A-08 | 341LS A-08 | 800 | 4.2 | 30 |
381LSA-20 | 341LSA-20 | 2000 | 2.1 | ||
381LSB-30 | 341LSB-30 | 3000 | 3.5 | 60 | |
381LS B-50 | 341LS B-50 | 5000 | 1.7 | ||
381LSC-65 | 341LSC-65 | 6500 | 3.4 | 100 | |
381LSC-99 | 341LSC-99 | 10000 | 2.0 | ||
381LSC-160 | 341LSC-160 | 16000 | 1.0 | ||
隔爆型 | 381LX A-08 | 341LX A-08 | 800 | 4.2 | 30 |
381LXA-20 | 341LXA-20 | 2000 | 2.1 | ||
381LXA-30 | 341LXA-30 | 3000 | 3.5 | 60 | |
381LXA-50 | 341LXA-50 | 5000 | 1.7 |
种别 | 3810R系列 | 3410R系列 | 额定输着力矩N.m | 行动时间90o/S | 最大转角 |
通俗型 | 381RSA-02 | 341RSA-02 | 20 | 8.5 | 90? |
381RSA-05 | 341RSA-05 | 50 | 17 | ||
381RSB-10 | 341RSB-10 | 100 | 18 | ||
381RSB-20 | 341RSB-20 | 200 | 36 | ||
381RSC-30 | 341RSC-30 | 300 | 24 | ||
381RSC-50 | 341RSC-50 | 500 | 42 | ||
381RSC-60 | 341RSC-60 | 600 | 48 | ||
381RSD-100 | 341RSD-100 | 1000 | 30 | ||
381RSD-150 | 341RSD-150 | 1500 | 42 | ||
隔爆型 | 381RXB-10 | 341RXB-10 | 100 | 18 | |
381RXB-20 | 341RXB-20 | 200 | 36 |
