气动调理阀是石油、、、化工、、、电力、、、冶金等工业企业普遍使用的工业历程控制仪表之一。�；；ど械骼矸г诘骼硐低持惺潜夭豢缮俚�，，它是组成工业自动化系统的主要环节，，它如生产历程自动化的手脚。。下面，，就带各人周全的相识气动调理阀...
事情原理
气动调理阀就是以压缩空气为动力源，，以气缸为执行器，，并借助于电气阀门定位器、、、转换器、、、电磁阀、、、保位阀等附件去驱动阀门，，实现开关量或比例式调理，，吸收工业自动化控制系统的控制信号来完成调理管道介质的：：流量、、、压力、、、温度等种种工艺参数。。气动调理阀的特点就是控制简朴，，反映快速，，且实质清静，，不需另外再接纳防爆步伐。。

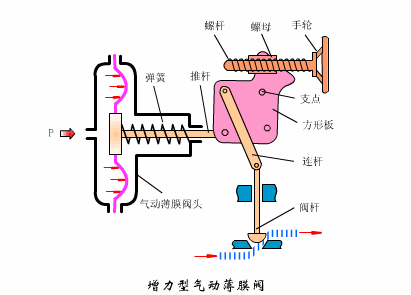

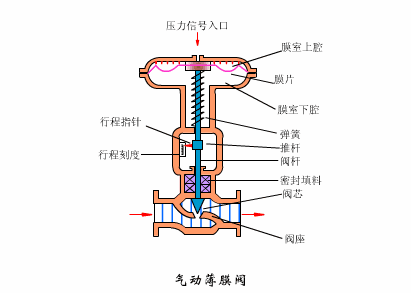

气动调理阀事情原理(图)
气动调理阀通常由气动执行机构和调理阀毗连装置调试组成，，气动执行机构可分为单作用式和双作用式两种，，单作用执行器内有复位弹簧，，而双作用执行器内没有复位弹簧。。其中单作用执行器，，可在失去起源或突然故障时，，自动归位到阀门初始所设置的开启或关闭状态。。
气动调理阀凭证行动形式分气开型和气关型两种，，即所谓的�？？秃统１招�，，气动调理阀的气开或气关，，通常是通过执行机构的正反作用和阀态结构的差别组装方式实现。。
气动调理阀作用方式
气开型(常闭型)是当膜头上空气压力增添时，，阀门向增添开度偏向行动，，当抵达输入气压上限时，，阀门处于全开状态。。反过来，，当空气压力减小时，，阀门向关闭偏向行动，，在没有输入空气时，，阀门全闭。。顾通常我们称气开型调理阀为故障关闭型阀门。。
气关型(�？？�)行动偏向正好与气开型相反。。当空气压力增添时，，阀门向关闭偏向行动;空气压力减小或没有时，，阀门向开启偏向或全开为止。。顾通常我们称气关型调理阀为故障开启型阀门。。
气开气关的选择是凭证工艺生产的清静角度出发来思量。。当气源切断时，，调理阀是处于关闭位置清静照旧开启位置清静。。
举例来说，，一个加热炉的燃烧控制，，调理阀装置在燃料气管道上，，凭证炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。。这时，，宜选用气开阀更清静些，，由于一旦气源阻止供应，，阀门处于关闭比阀门处于全开更合适。。若是气源中止，，燃料阀全开，，会使加热过量爆发危险。。又如一个用冷却水冷却的的换热装备，，热物料在换热器内与冷却水举行热交流被冷却，，调理阀装置在冷却水管上，，用换热后的物料温度来控制冷却水量，，在气源中止时，，调理阀应处于开启位置更清静些，，宜选用气关式(即FO)调理阀。。
气动调理阀装置原则
(1)气动调理阀装置位置，，距地面要求有一定的高度，，阀的上下要留有一定空间，，以便举行阀的拆装和修理。。关于装有气动阀门定位器和手轮的调理阀，，必需包管操作、、、视察和调解利便。。
(2)调理阀应装置在水平管道上，，并上下与管道笔直，，一般要在阀下加以支持，，包管稳固可靠。。关于特殊场合下，，需要调理阀水平装置在竖直的管道上时，，也应将调理阀举行支持(小口径调理阀除外)。。装置时，，要阻止给调理阀带来附加应力)。。
(3)调理阀的事情情形温度要在(-30～+60)相对湿度不大于95%95%，，相对湿度不大于95%。。
(4)调理阀前后位置应有直管段，，长度不小于10倍的管道直径(10D)，，以阻止阀的直管段太短而影响流量特征。。
(5)调理阀的口径与工艺管道不相同时，，应接纳异径管毗连。。在小口径调理阀装置时，，可用螺纹毗连。。阀体上流体偏向箭头应与流体偏向一致。。
(6)要设置旁通管道。。目的是便于切换或手动操作，，可在一直车情形下对调治阀举行磨练。。
(7)调理阀在装置前要彻底扫除管道内的异物，，如污垢、、、焊渣等。。
